Réparation d’une poutre en bois par stratification epoxy

Une de de nos poutres, un entrai de ferme pour être précis a été complètement endommagé par une exposition prolongée à l’eau . Le bout de l’entrai est complètement pourri exactement à l’endroit où celui-ci repose sur le mur et à la jonction arbalétrier/entrai.

La pièce est impossible à changer à moins de la remplacer par deux entrais moisés neufs.

Nous allons expérimenter une technique utilisée dans la restauration de charpente historique, la réparation et le remplacement de la partie abimée par stratification à la résine époxy.

ferme metal2

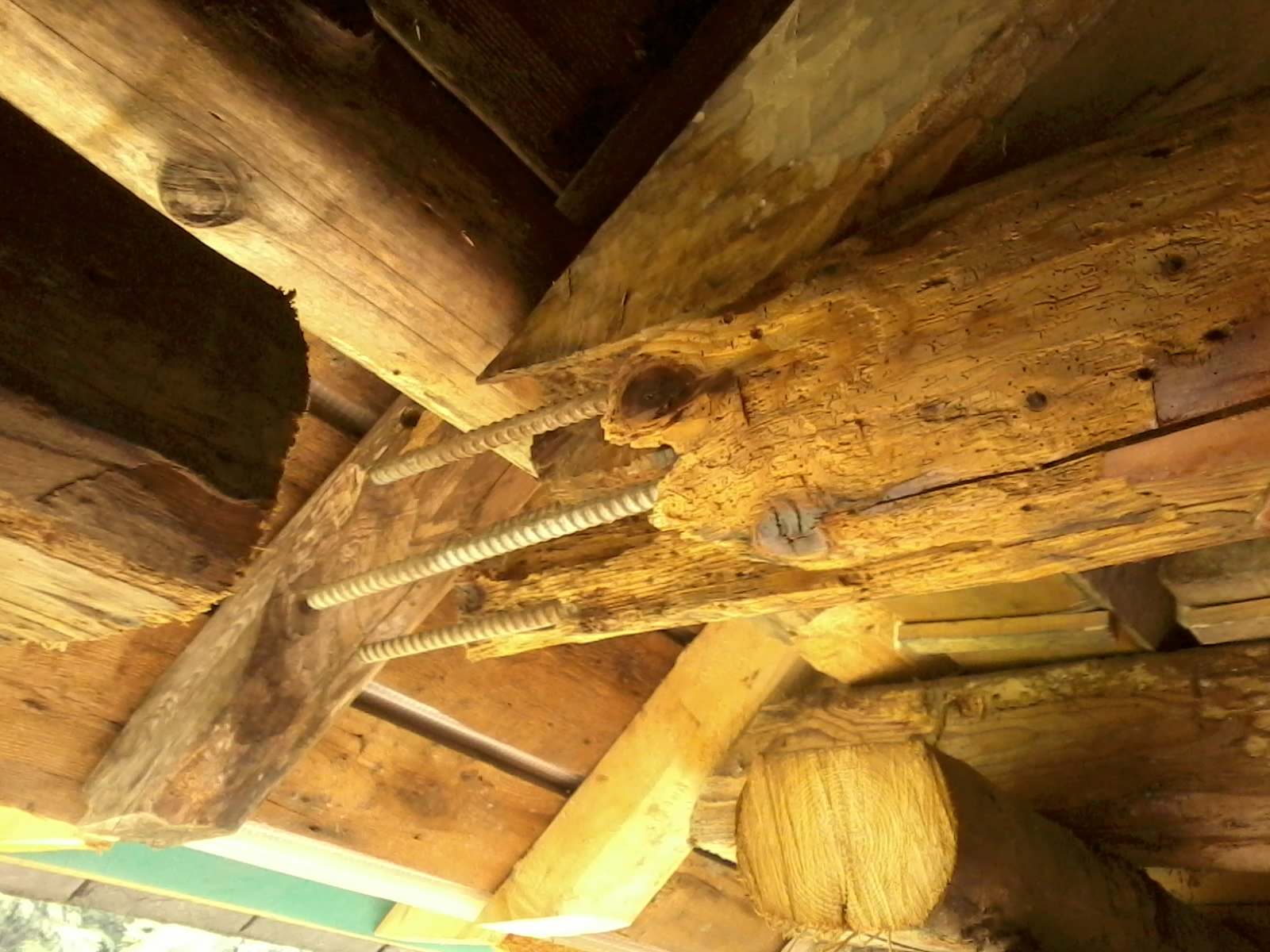

La première étape consiste à supprimer toute la partie détériorée, à poncer au maximum et à dépoussiérer parfaitement le support.

ferme metal

Ensuite dans 4 trous de 40 à 50 cm de profondeur 4 tiges d’acier de 22mm de diamètre sont introduites dans la poutre.  Elles sont de la longueur de la partie manquante.

Pour préparer le bois on passe 2 couches successives d’époxy en phase aqueuse jusqu’à saturer le bois rendant celui-ci « étanche » et non poreux.

ferme metal3

l’étape suivante consiste à mastiquer le bois au mastic époxy  sur toute la partie à réparer. Une fois sec, puis poncé ce mastic offre une surface d’adhérence parfaite à la future stratification.

statif

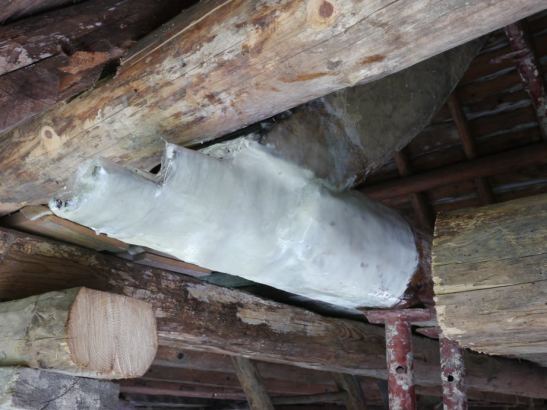

voilà la poutre une fois stratifiée de tissu silionne avec la résine de stratification époxy.

statif2

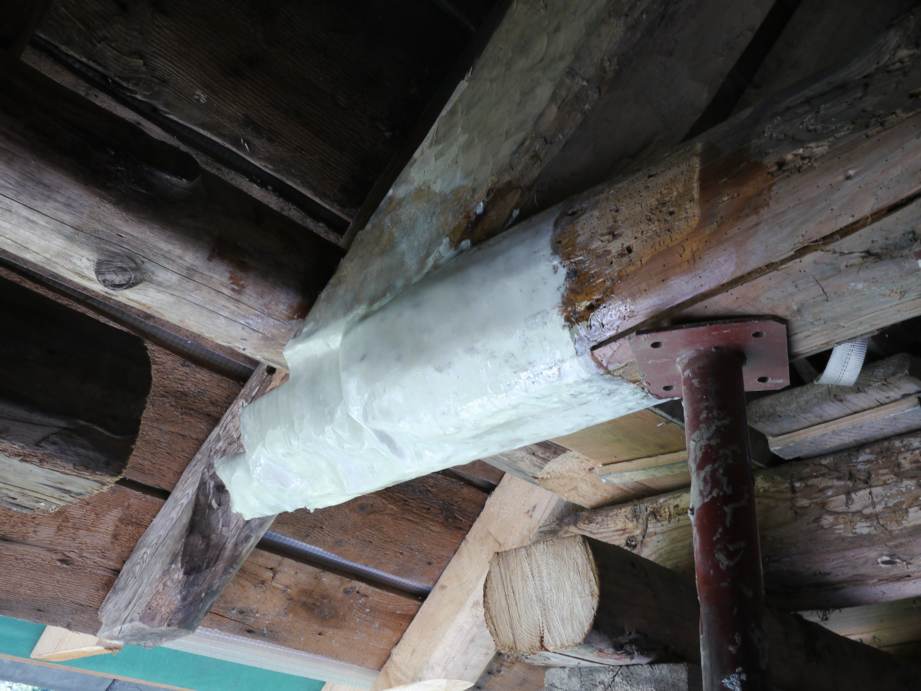

L’application du tissu silionne se fait par bandelettes successives (5 couches de tissus) tamponnées à la résine époxy. La stratification solidarise poutre et tiges d’acier pour recréer structurellement et mécaniquement la partie manquante. Les propriétés mécaniques de cette combinaison sont remarquables.

moulageepoxyprofil

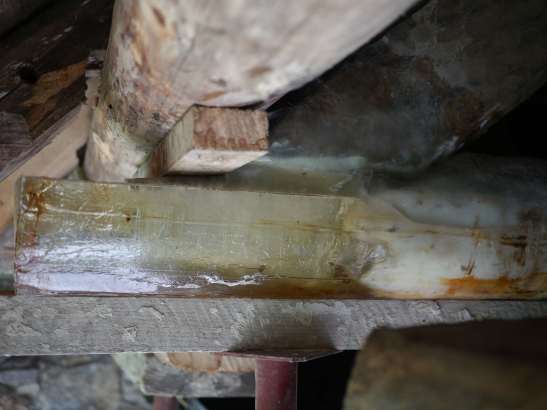

Pour retrouver la forme de la poutre j’ai ensuite réalisé un moule en carton couvert de scotch d’emballage et ciré dans lequel est coulé  la résine epoxy d’inclusion. 7 litres de résine ont été nécessaires. Le moulage de la partie haute de la poutre n’est pas terminée mais les qualités mécaniques sont déjà largement suffisantes. Comme cette partie de poutre ne sera pas visible je ne vais pas continuer le moulage.

moulage epoxy détail

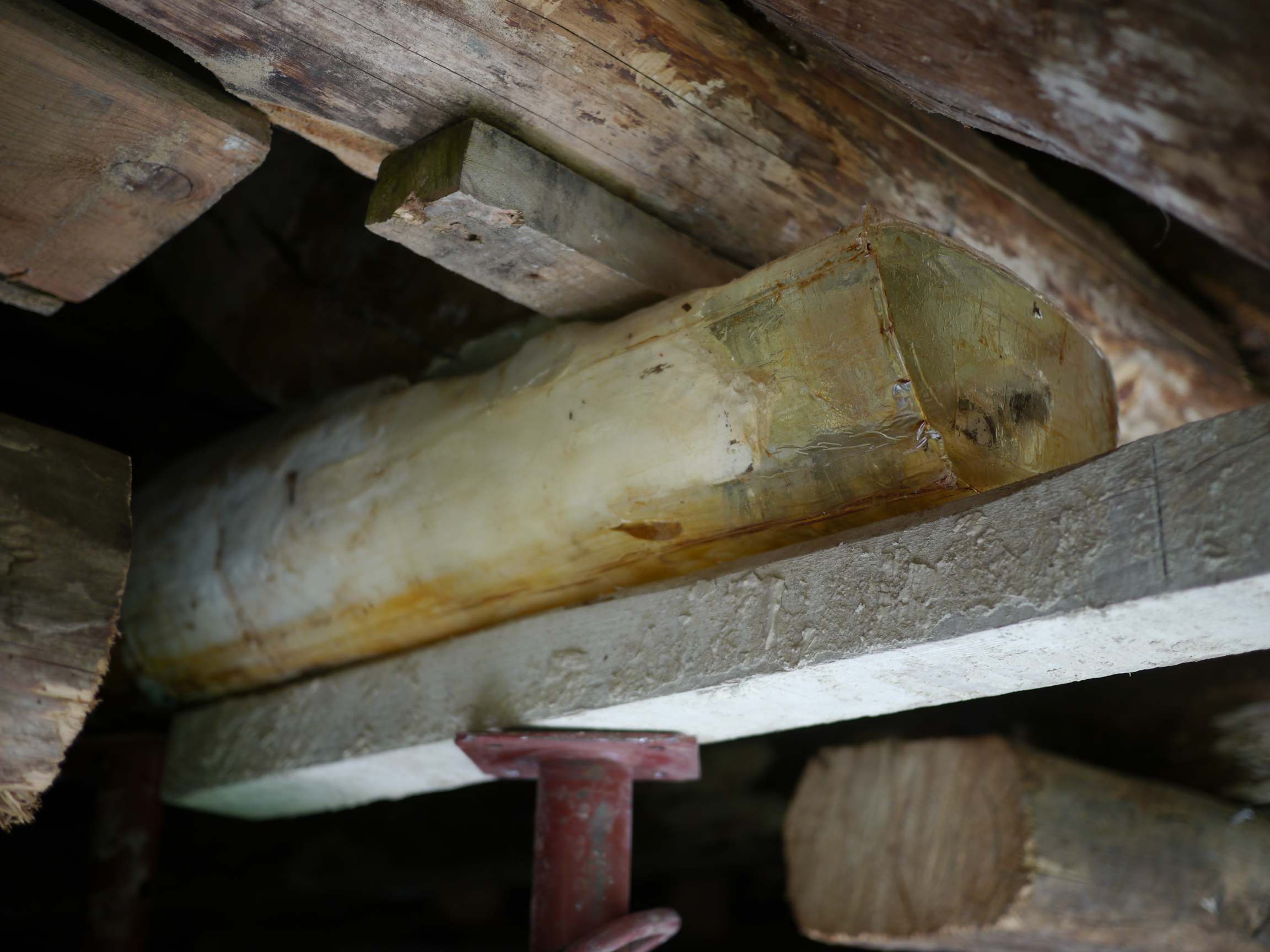

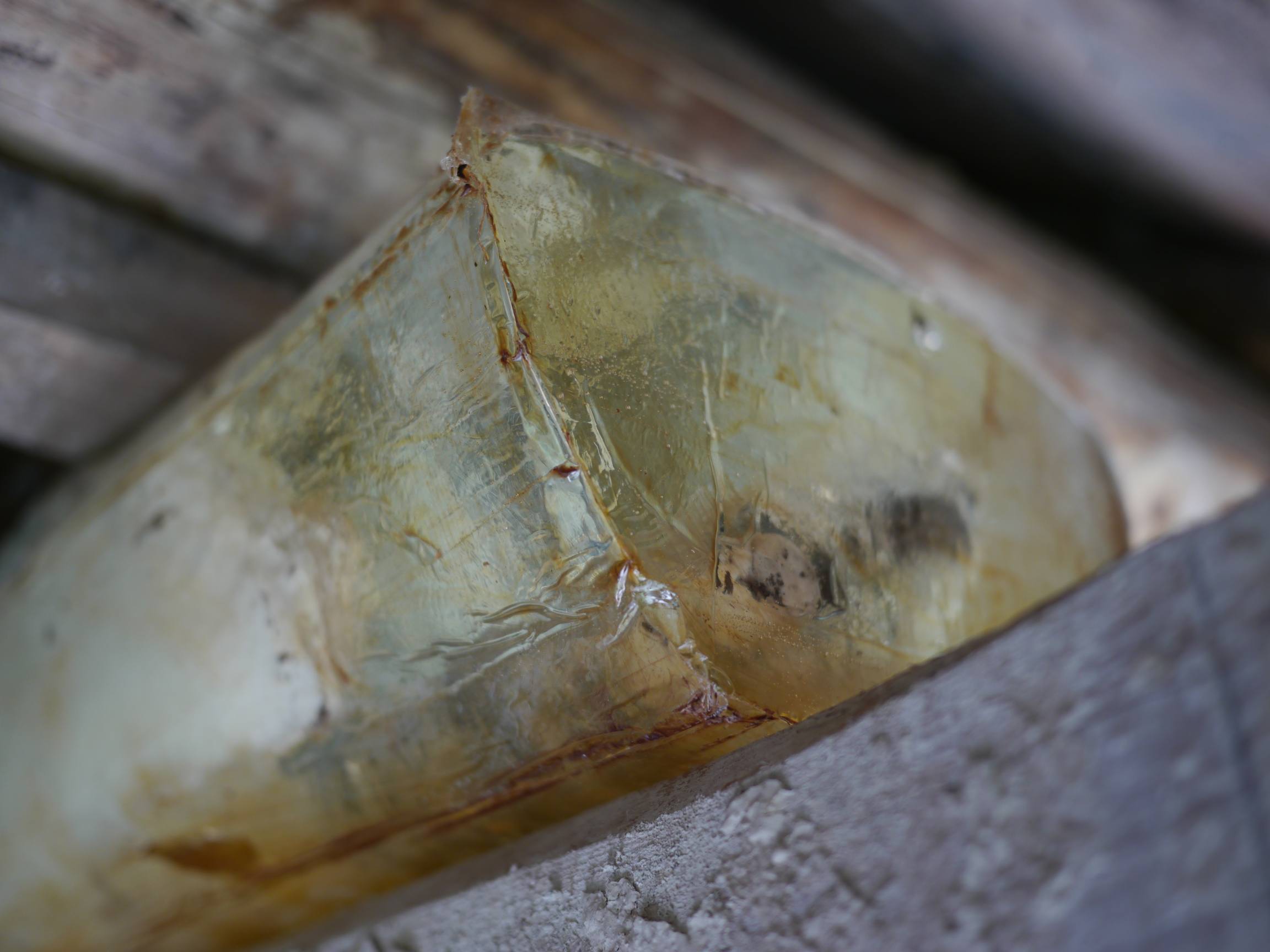

Si la partie de la poutre est visible il est possible de peindre un faux bois pour retrouver l’unité visuelle de l’élément et là c’est un vrai travail d’artiste !

moulage epoxy

Le coût d’une telle réparation : 235 euros de matières premières.

C’est bien inférieur au remplacement de la pièce abimée.


17 réflexions sur “Réparation d’une poutre en bois par stratification epoxy

  1. Super , j’ai chez mon fils des faîtières qui sont abimées, et grace à vous j’ai trouvé la solution sans démonter la couverture. Merci à vous ainsi qu’à tout les intervenants.

      1. Bonjour,
        il s’agit d’un entrai de ferme.
        La poutre du bas qui relie les deux arbalétriers.
        si vous précisez la question je pourrais peut être vous aider.
        cordialement
        Fred

  2. Bonjour! J’ai fais plusieurs recherche pour réparer du bois pourrie et je trouve que c’est vous qui avez les meilleures thecnique, Merci !

  3. Bonjour,

    Je trouve votre blog très complet. Félicitations pour votre travail.

    Nous avons chez nous plusieurs poutres, dans une même zone, qui ont été abimées par l’humidité : un entrait sur environ 1m, la poutre en dessous de l’entrait qui porte les solives et les bouts de 3 solives qui reposent sur cette poutre à cet endroit. Ça fait du monde à réparer ! Nous avons fait faire un devis par un pro qui nous propose d’utiliser ce type de résine, mais le montant du devis est juste exorbitant.
    Votre exemple nous prouve que nous pourrions le faire nous-même et nous en donne le courage.
    Question : y-a-t-il des précautions à prendre si l’on veut inclure les extrémités de l’entrait et de la poutre dans le mur (comme c’était le cas avant la dégradation) ? Si vous avez des références de sites ou d’ouvrages pour apprendre à restaurer ainsi le bois, n’hésitez pas à les faire passer…

    Je vous souhaite bon courage pour tous vos nouveaux projets.

    1. bonjour,
      en effet si votre poutre est détériorée il faut en chercher l’origine, humidité par exemple au point d’ancrage dans le mur, et solutionner le problème.
      Concernant la réalisation, toutes les infos que nous possédons sont sur le blog.
      bonne restauration

  4. Bonjour,
    j’ai une poutre qui se trouve un peu dans la même situation que la votre. Auriez-vous les références des différents produits utilisés pour cette restauration ?
    Merci beaucoup et bon courage pour la suite des travaux.

    1. Bonjour David,
      j’utilise différents types d’epoxy tout au long de la réparation
      -d’abord une primaire d’imprégnation: une epoxy en phase aqueuse (cad que l’on dilue avec de l’eau)
      -ensuite un mastic epoxy,
      -une epoxy pour la stratification avec le tissu qui va avec ici de la silionne,
      -puis une epoxy de coulé

      2 TISSU SILIONNE 106 G/M² EN 96,5 CMDE LARGE, LE METRE LINEAIRE 2116D €6.54 €13.08
      1 MASTICOLLE EPOXY 3030 KIT DE 0,8 KG 3030 €24.46 €24.46
      1 INCLUPOX – RESINE EPOXY DE COULEE TRANSPARENTE STABILISEE U.V. INCLUPOXHT/1.3 €36.84 €36.84
      1 WATERPOX14 – VERNIS / PRIMAIRE EPOXY A L’EAU, KIT DE 0.5 KG 1010-14/0.5 €19.27 €19.27
      1 RESINE EPOXY REALPOX740S TRANSPARENTE DE STRATIFICATION, STABLE 1070S/74 €36.88 €36.88

      voilà bonne réparation !
