Tout débute par la mise en place des réseaux.

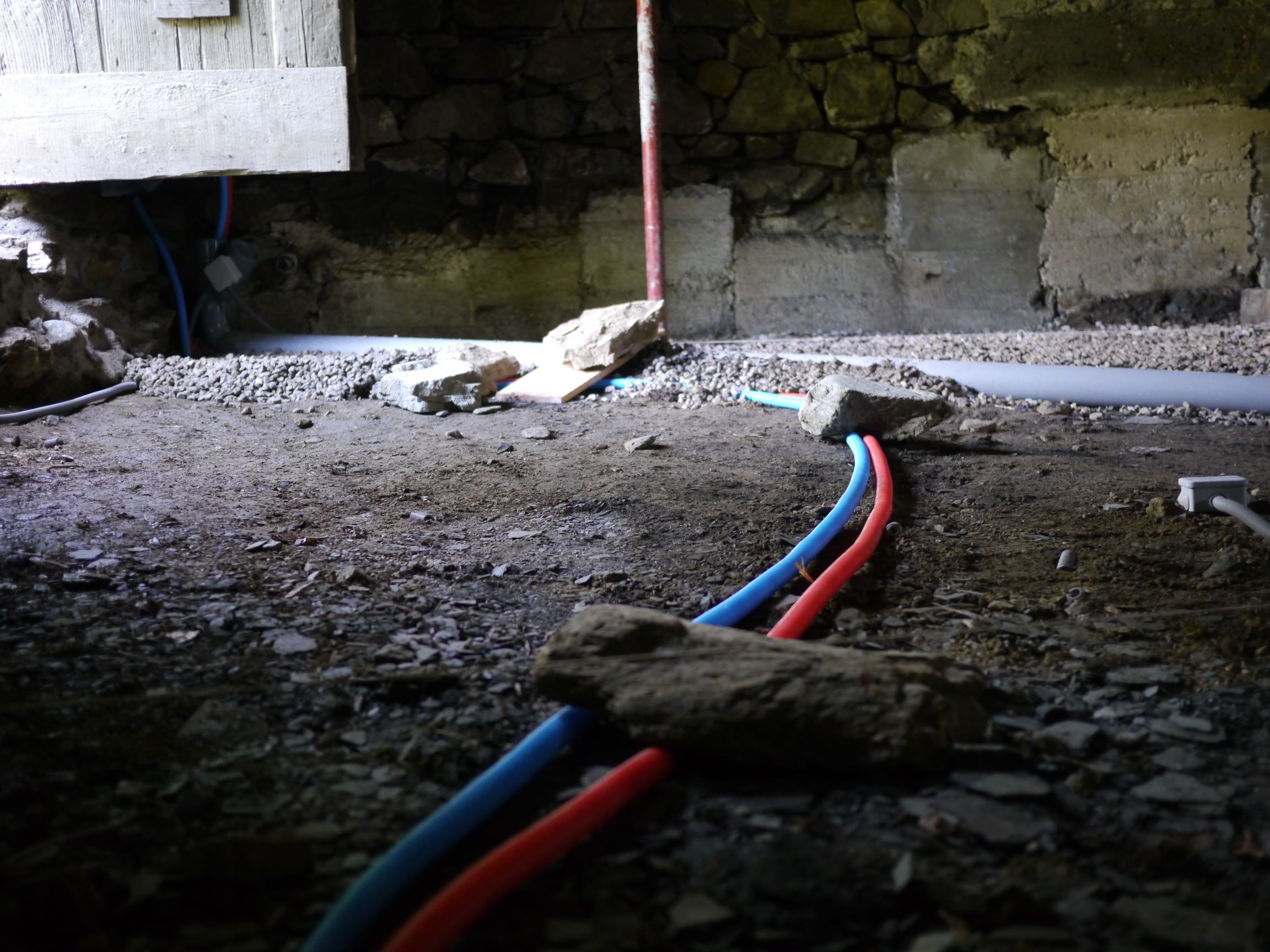

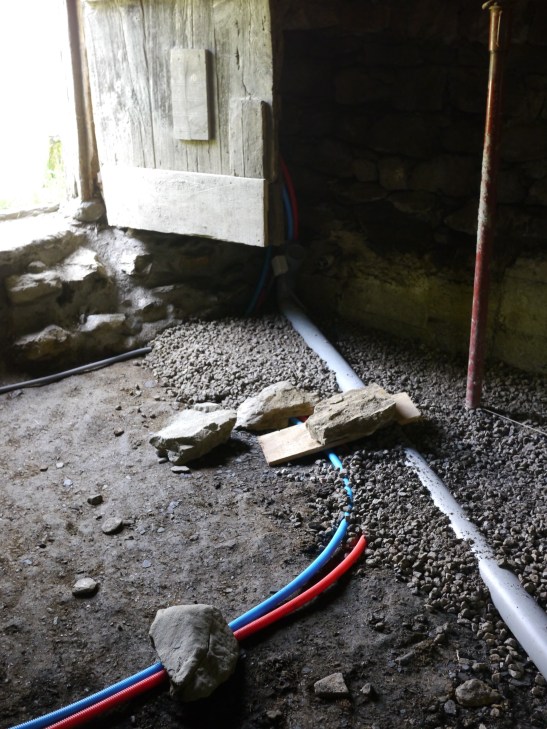

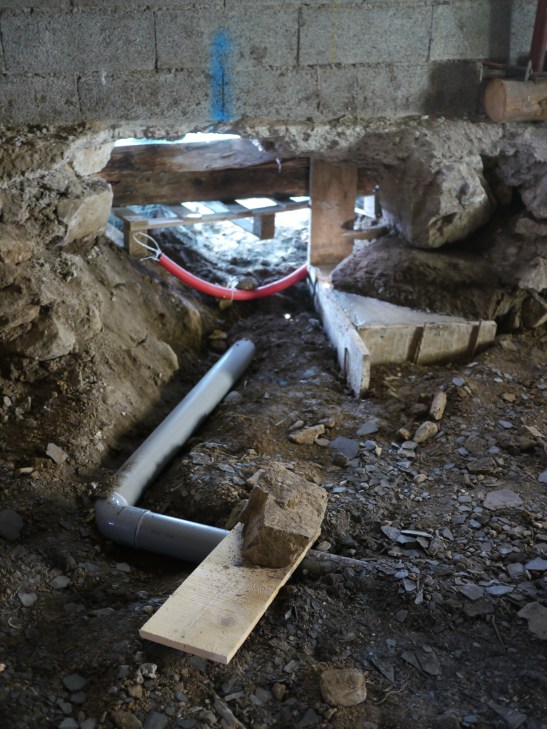

Évacuations des eaux grises, mise en place des réseaux d’alimentation en eau et pose des réseaux électriques
Toutes les gaines sont calées par des cailloux.

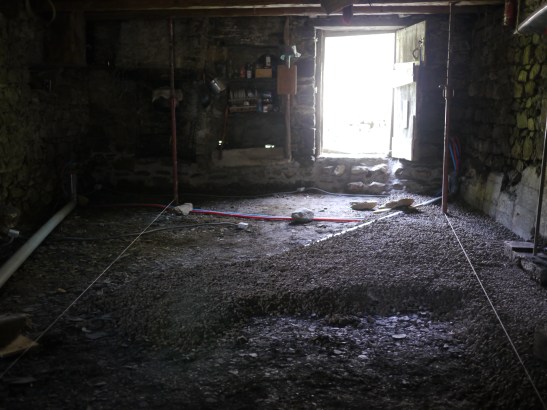

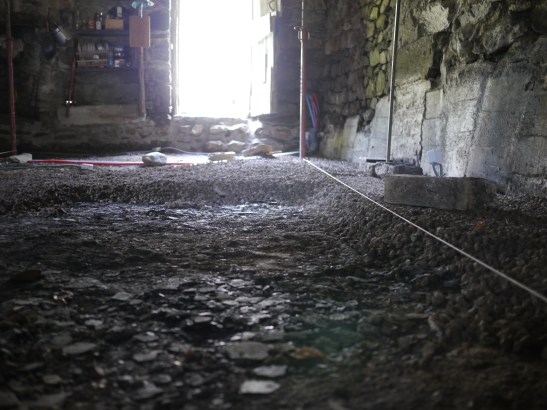

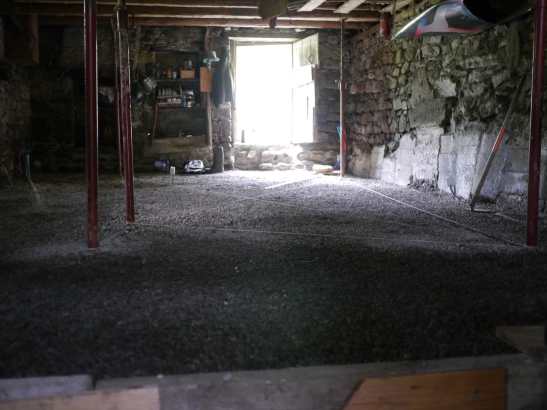

Vient ensuite la pose du hérisson de 10 cm d’épaisseur.
Pour faciliter une pose de niveau nous tirons des cordeaux entre des étais mis en place pour l’occasion.
Le gravier est tiré au râteau pour une premier nivelage

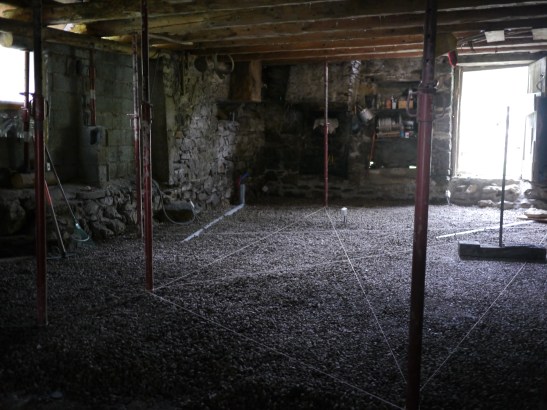

réseau de cordeaux en toile d’araignée
Le hérisson est ensuite tassé avec un morceau de traverse de chemin de fer et une barre à mine en guise de manche, c’est lourd et efficace.
une marche de 20cm est créée entre les deux espaces. Un madrier de la largeur de la grange retient le gravier.

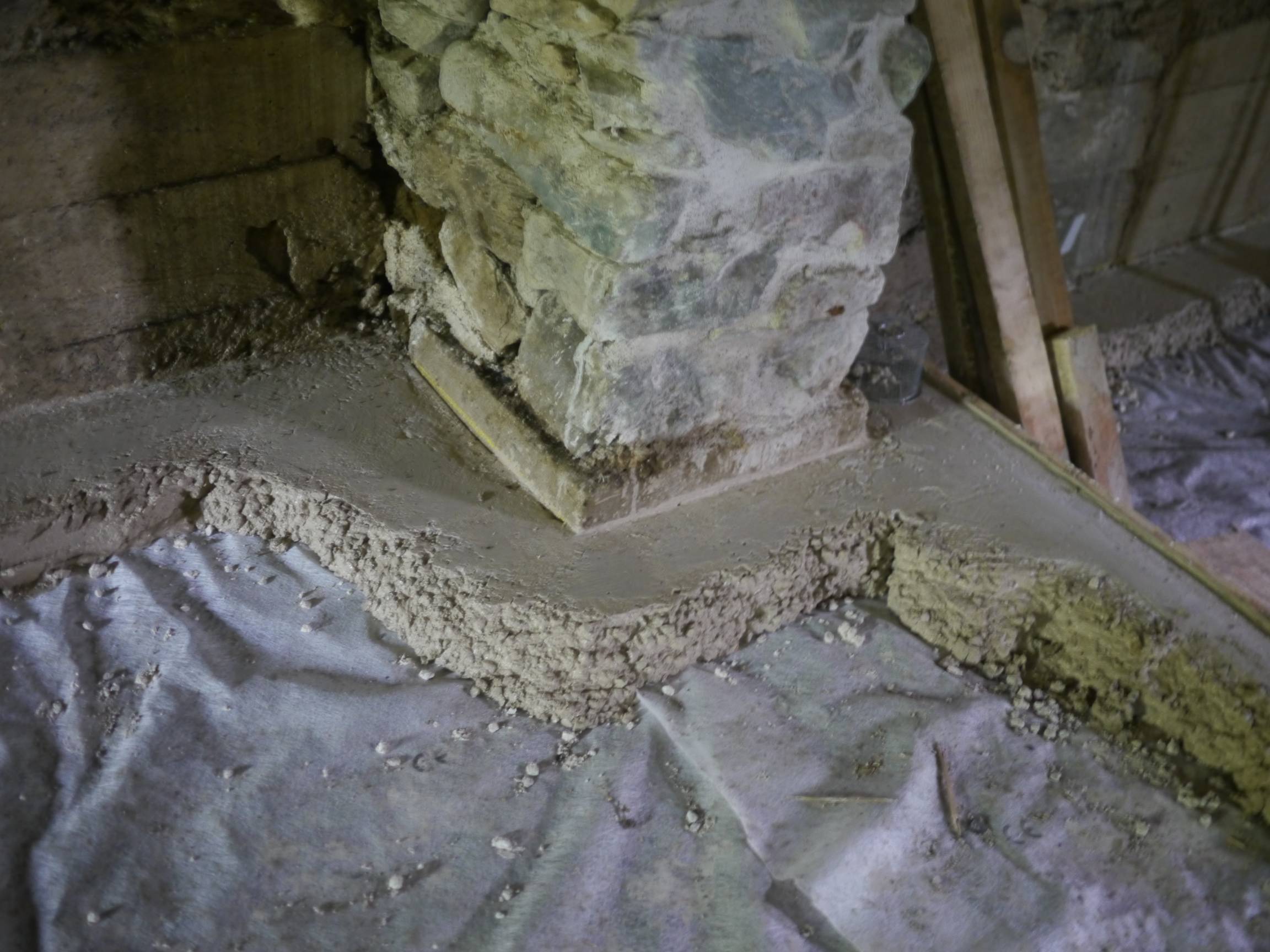

Le hérisson est ensuite recouvert d’un géotextile et nous créons les nues le long des murs qui nous servirons d’appui pour la règle à tirer la chaux.

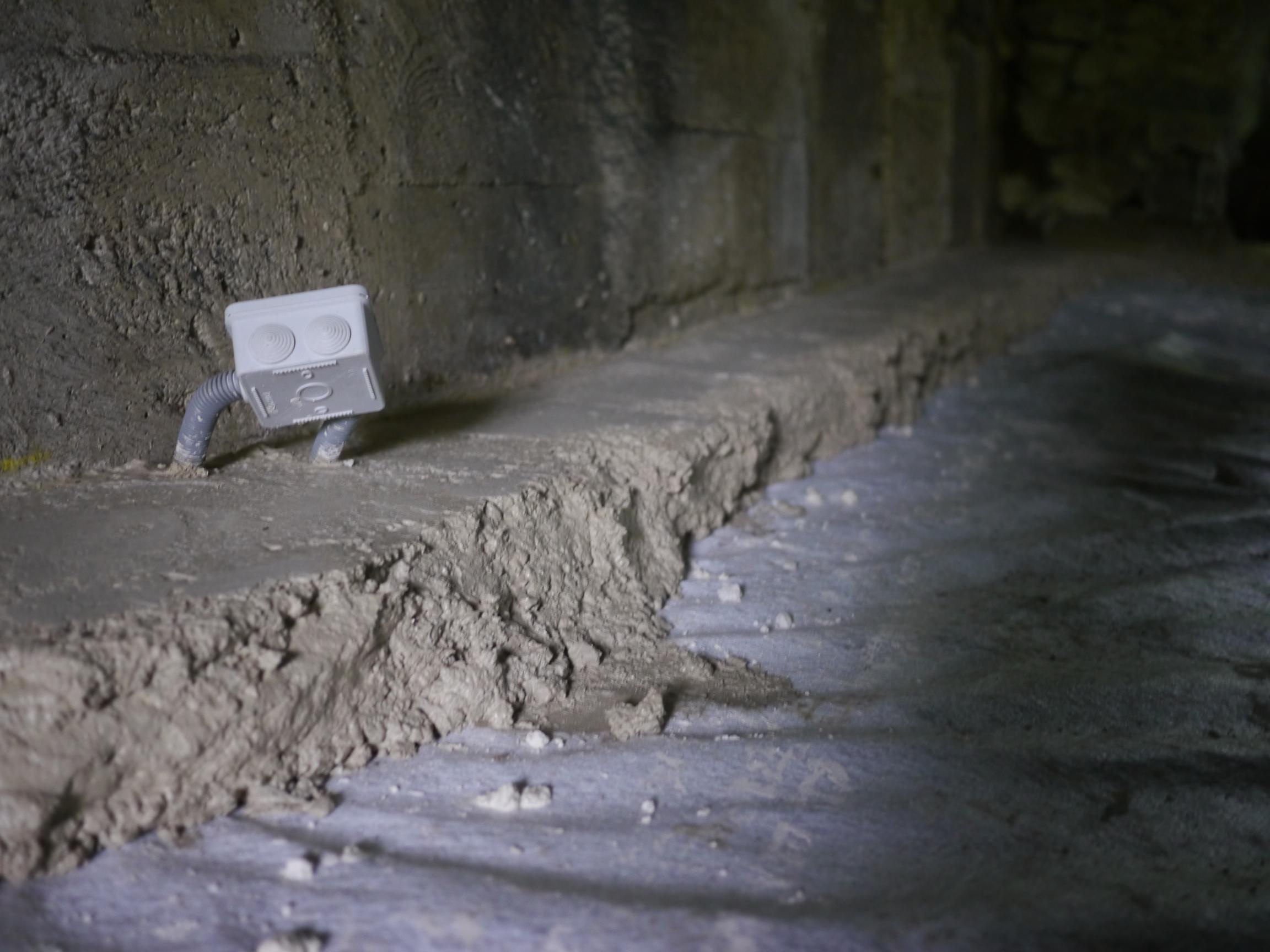

Le tour de la grange est donc entièrement pourvu de nues talochées de 7cm de haut, hauteur finale de la chape.
J’ai profité du chantier chape pour créer une petite cave à vin enterrée de 80cm de profondeur sur 60cm de coté.

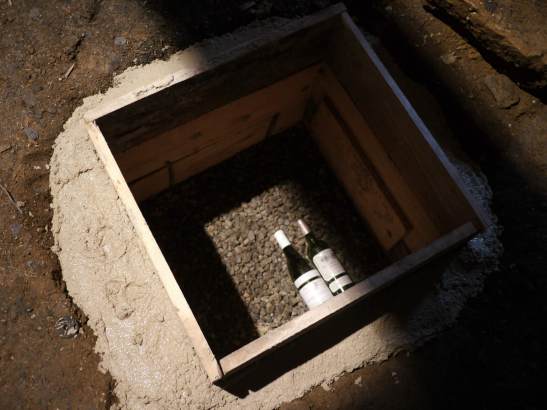

je réalise un coffrage aux dimensions inférieures au décaissage réalisé et coule les parois en béton de chaux. Le fond de la cave est uniquement couvert de gravier sans béton de chaux.

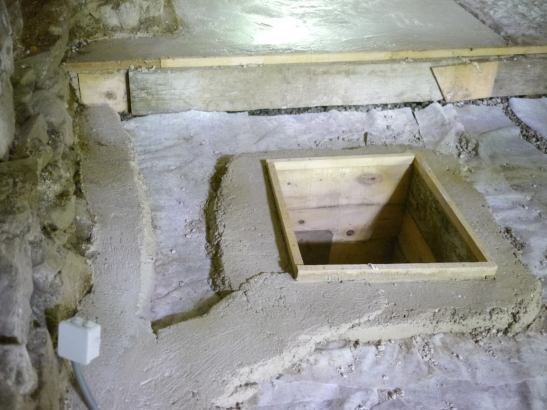

j’entoure aussi cet ouvrage de nues.

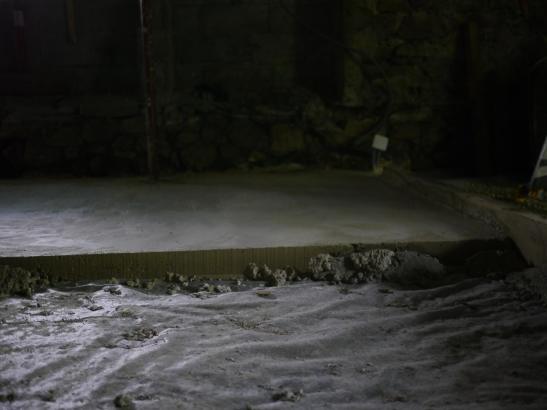

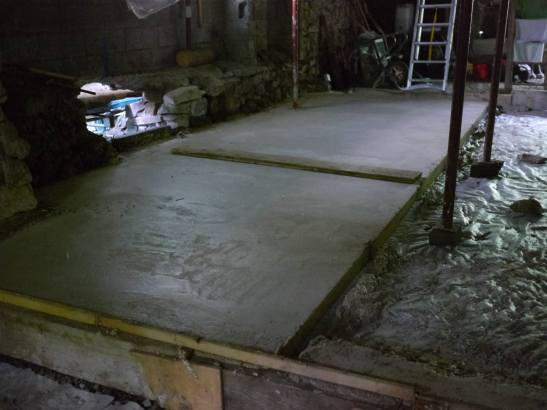

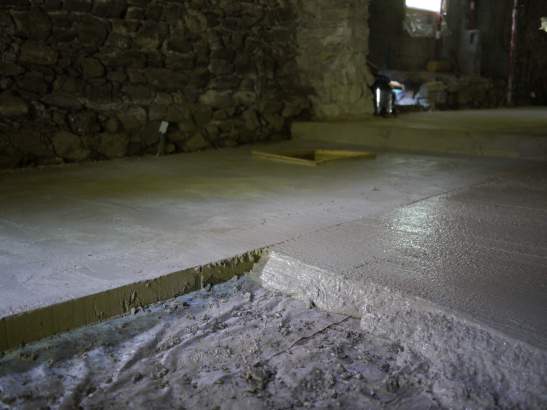

un premier quart de chape est tiré, la règle en bois au centre est déjà retirée, je m’appuierai désormais sur la chape pour tirer le coté droit

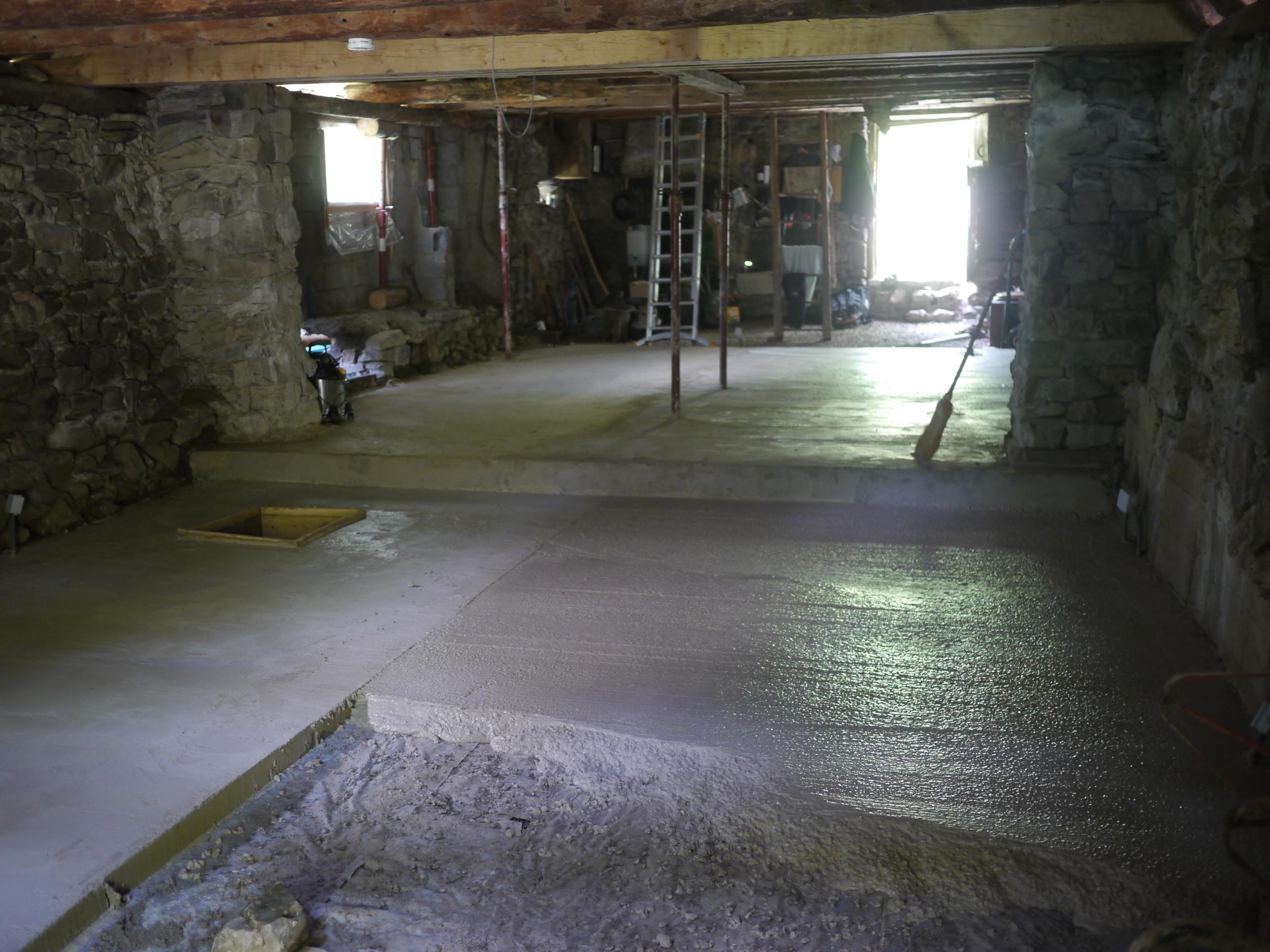

les trois quart sont tirés.
Près de 70 m2 de chape en 4 jours à deux.

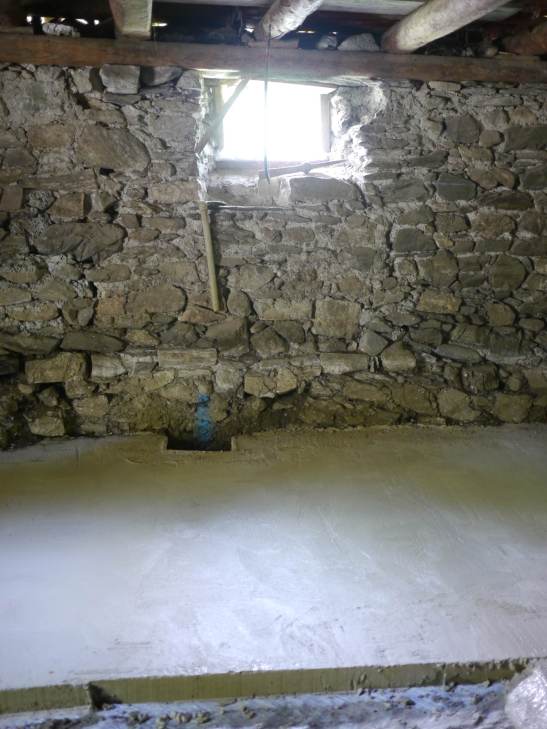

Comme nous avons drainé l’une des deux granges ou l’on constatait lors de fortes pluies des remontées d’eau et que je n’ai pas pu faire sortir le drain sous le mur, je l’ai arrêté à l’endroit ou nous ouvrirons prochainement une porte et marqué l’emplacement du drain en bleu sur le mur.
Sur cette partie humide de la grange le mélange sable gravier a été remplacé par de la pouzzolane.

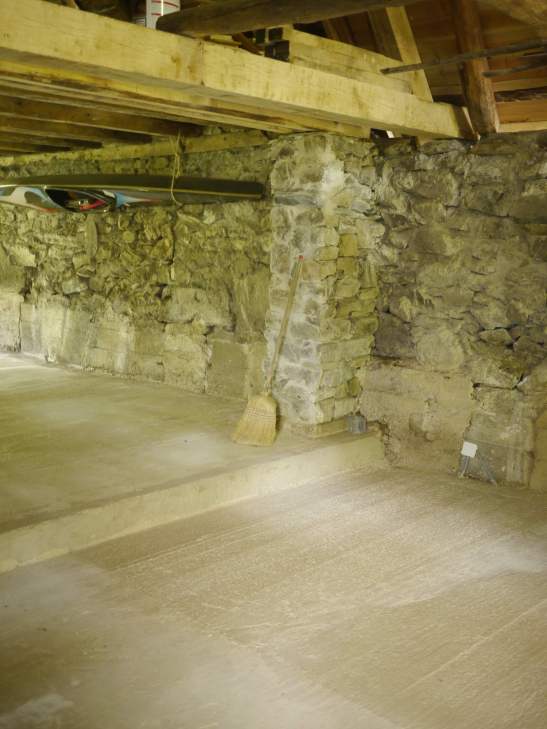

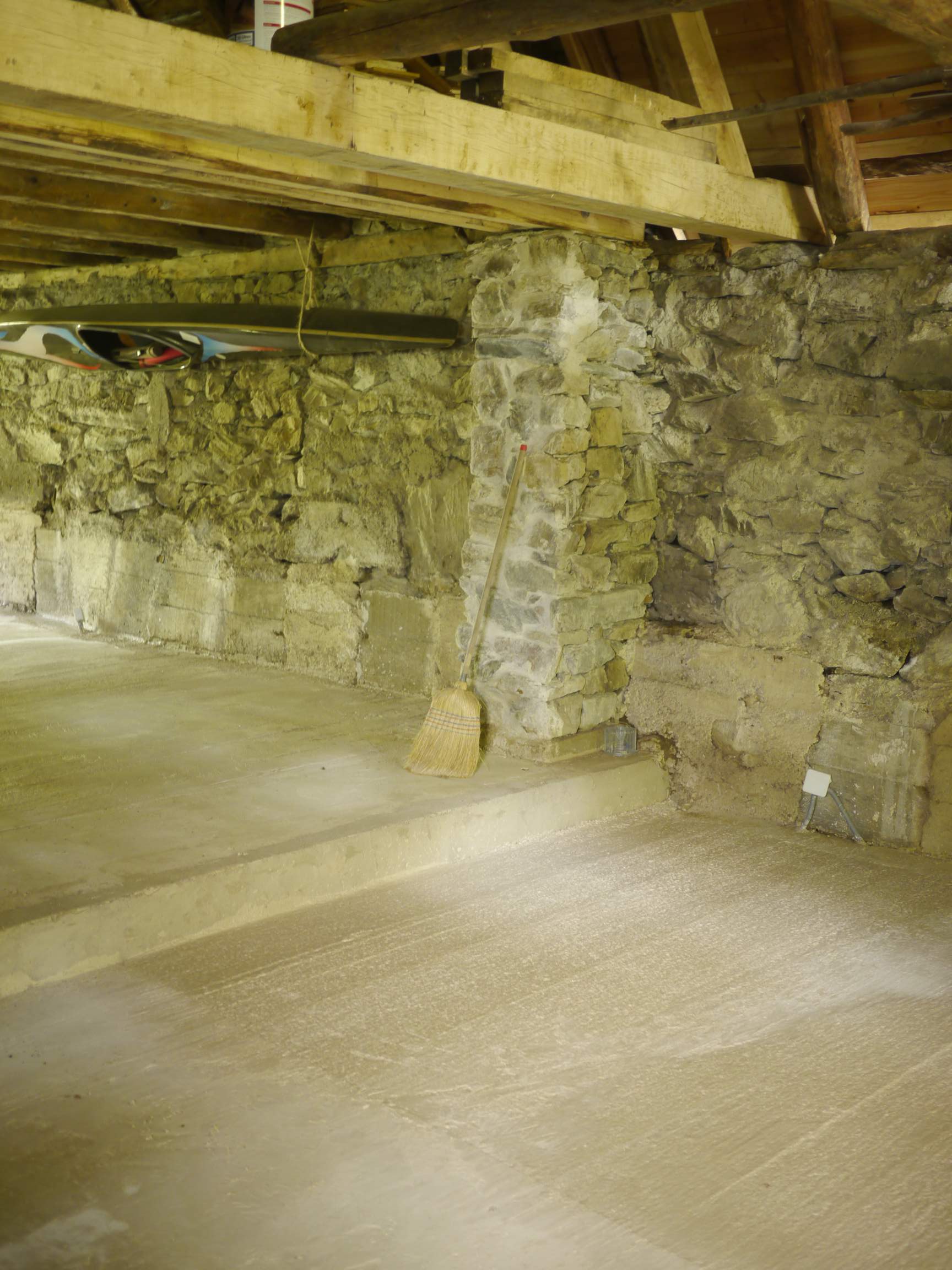

La marche entre les deux espaces

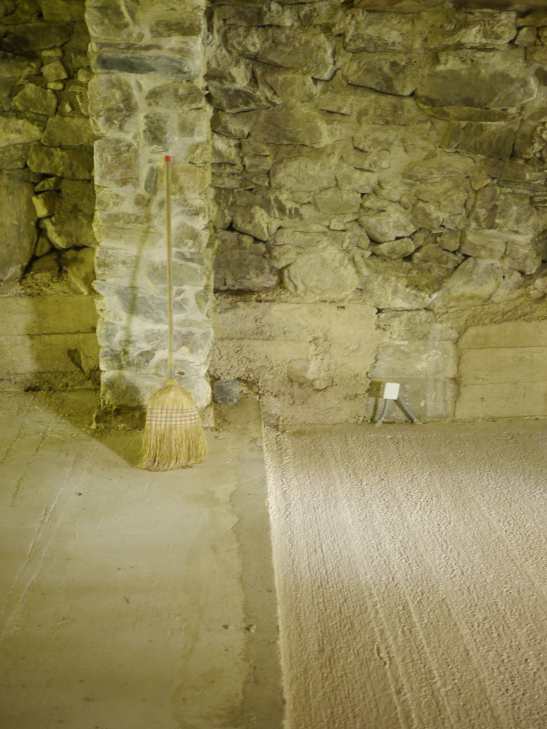

Au début nous avons taloché la chape ce qui est d’un très bel effet, puis sachant que celle ci sera couverte d’un planché, nous l’avons laissée brute.

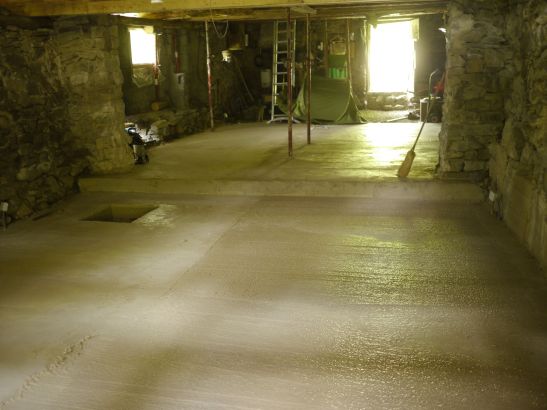

L’espace est transformé !

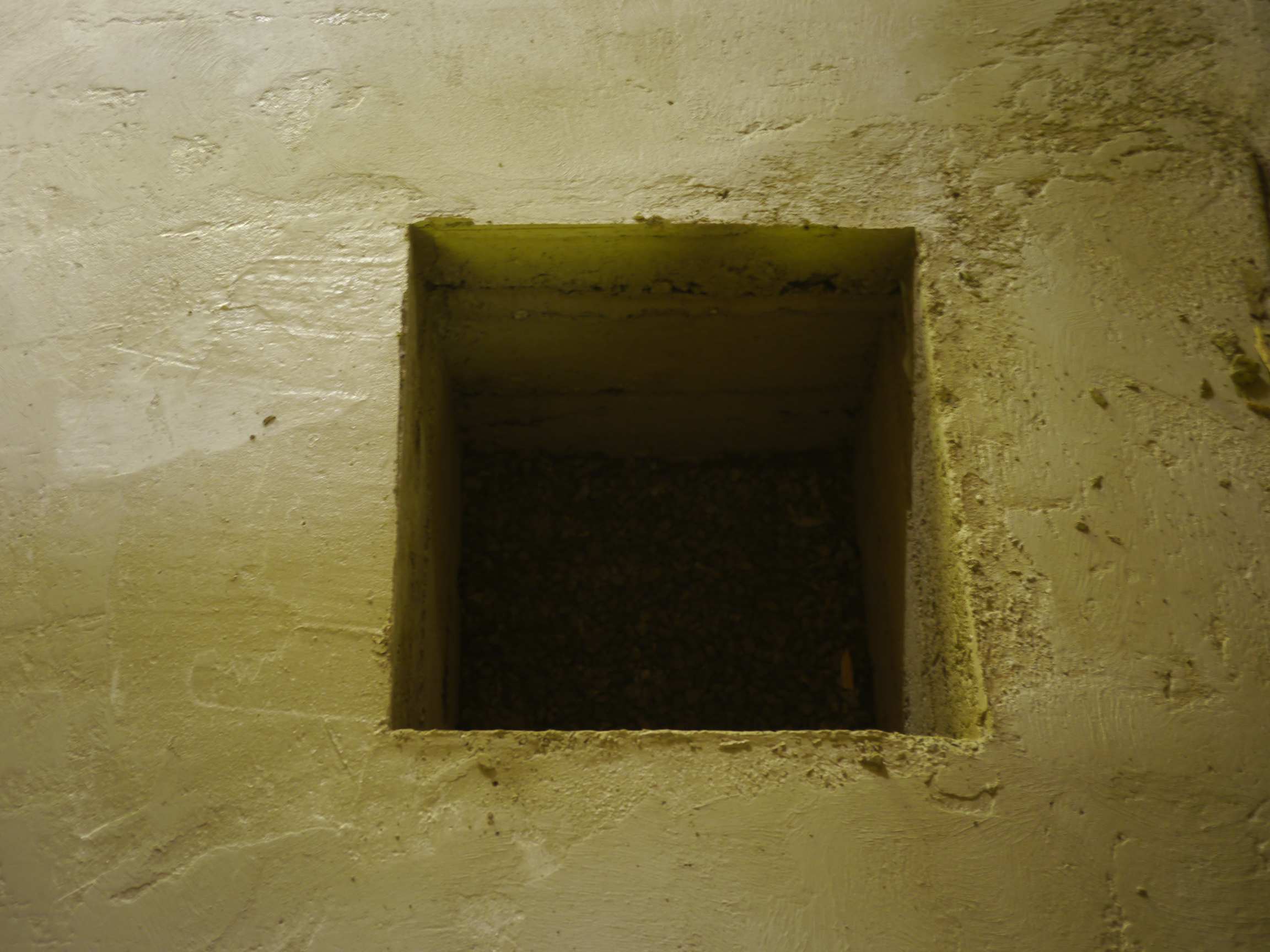

La cave une fois le coffrage retiré. Alors qu’il fait 25° dehors et 20° dans la grange il fait 16° au fond de la cave et celle ci n’est même pas fermée d’un couvercle isolant…

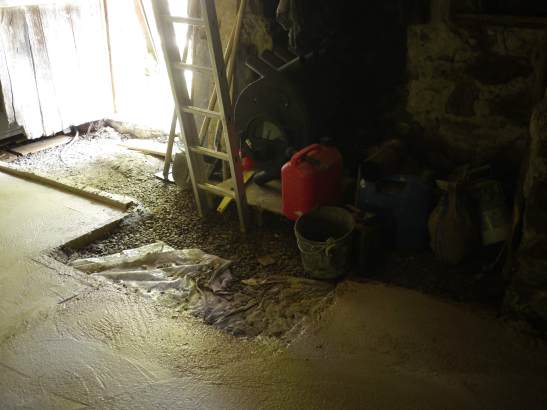

coté cuisine et salon le sol sera réalisé avec les dalles retirées avant décaissage, pas de chape donc sur ces parties.

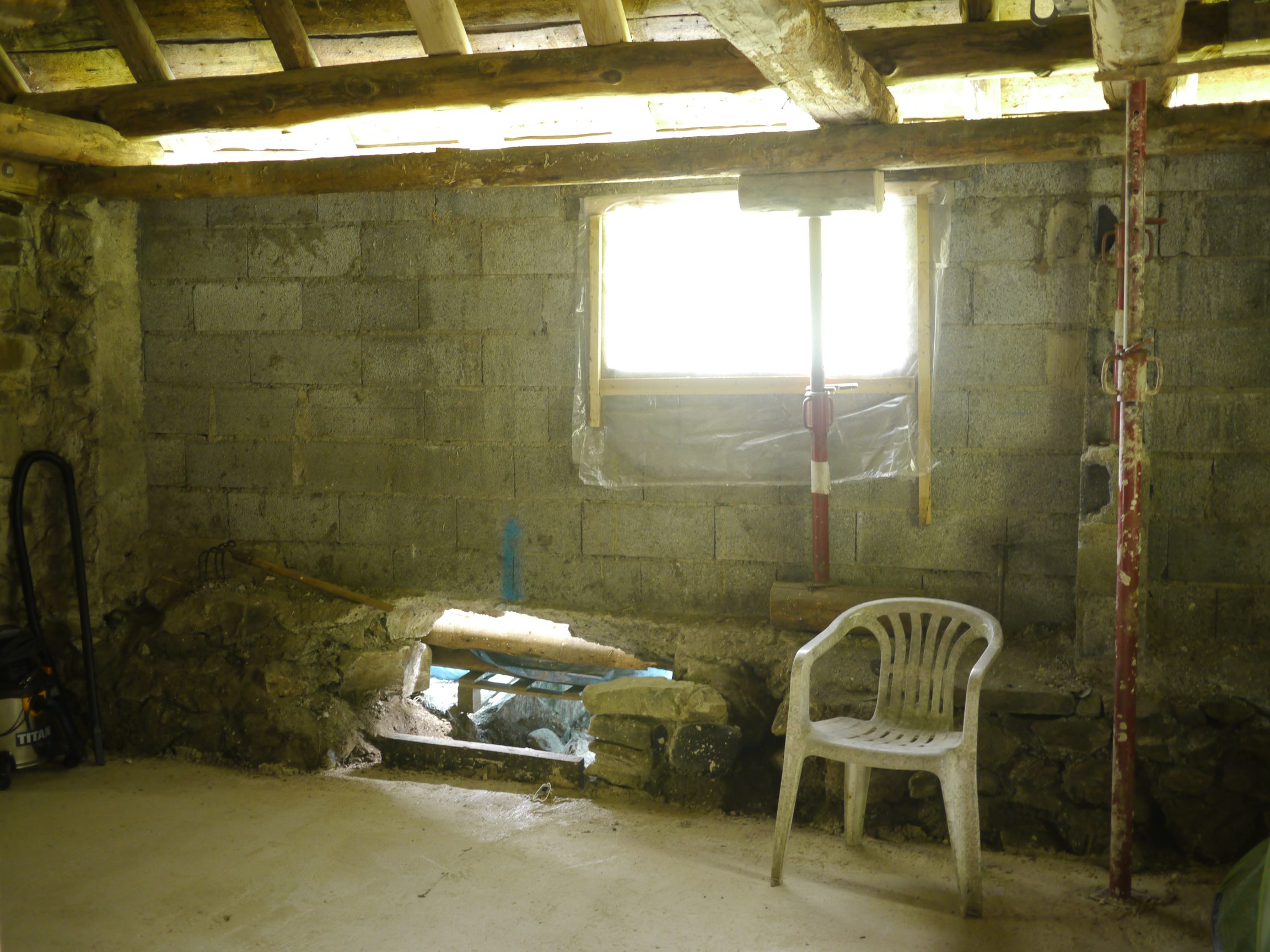

La chape devant le mur en parpaing qui ne va pas tarder à laisser place à deux belles ouvertures.

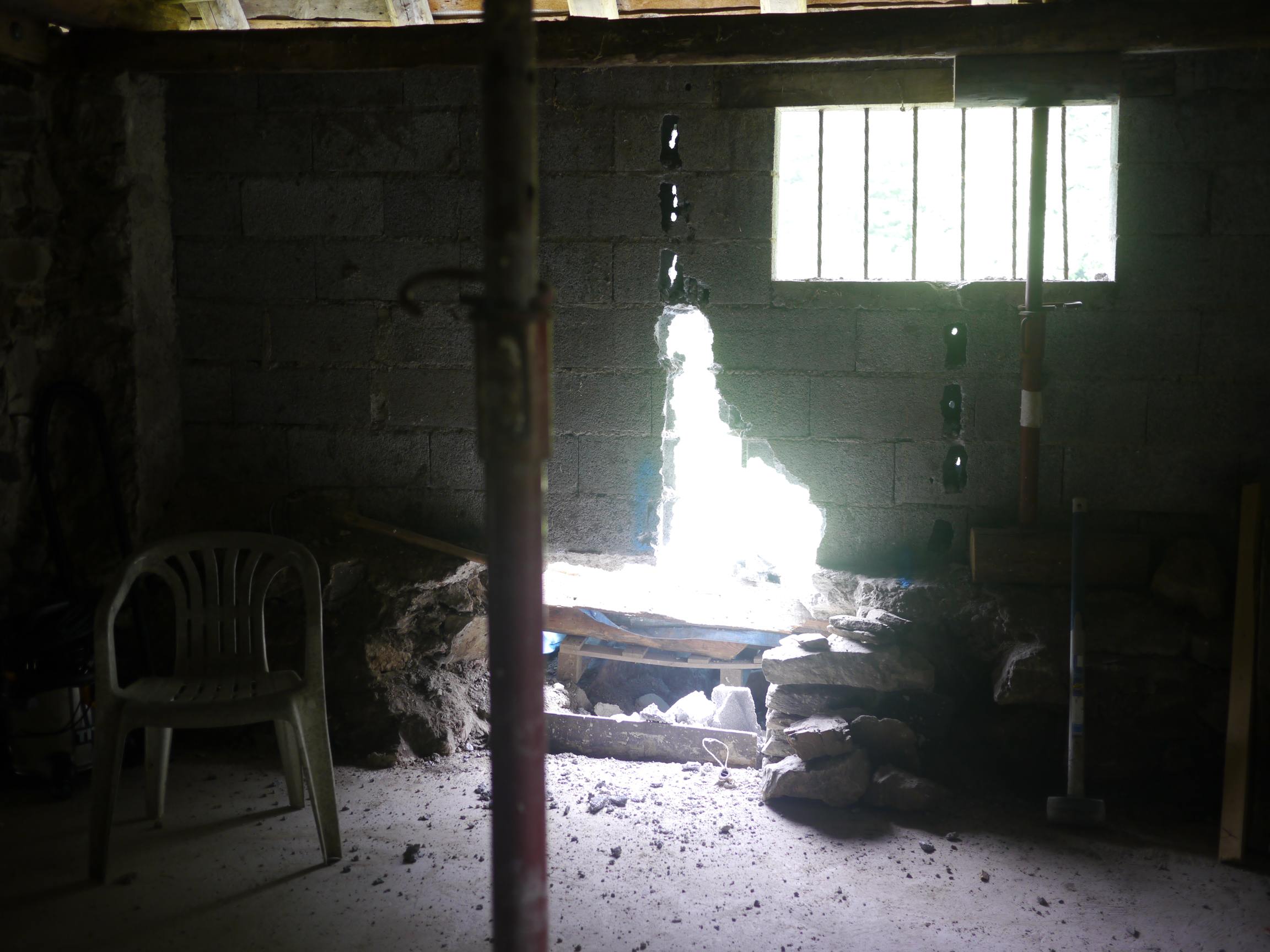

Un avant goût de ce qui va arriver dans le prochain article, le démontage de cet horrible mur !
Grange Foraine
Merci pour l’exposition de votre travail riche dans la méthode d’application, Habitant en Alsace en montagne , il me reste à faire comme travaux rentre habitable une pièce d’ ancienne grange dont le sol est de la terre battue légère et de remontées d’humidités de celui ci localisé à des endroit précis et localisés, j’ai commencé à débarrassé des gros blocs de cailloux laissé à l’abandon suite à des travaux de rénovation par l’ancien propriétaire…il reste à me retrousser les manches, la mise en place du drainage pour l’évacuation de l’eau en hiver remontant du sol, la passage des gaines électriques et de pratiquer votre méthode bien expliquée et détaillée sans oublié la ventilation nécessaire Merci à vous Henri
Merci Henri !
Bon courage à vous pour votre restauration, heureux que cet article vous ait inspiré !
Bonne journée
Fred
Bonjour et bravo pour la création de ce lieux magnifique dont les images et la réalisation sont très inspirantes ! Nous nous apprêtons également à rénover une vieille grange (mais ds la Loire) et nous souhaiterions faire exactement la même chose avec la restauration du sol.
Le hic, c’est qu’il nous a été indiqué qu’une dalle à chaux était incompatible avec des canalisation en PVC (nous n’avons pas la possibilité de les changer). Il semble que la chaux détériore le PVC. Avez vous construit votre dalle avec ce type de canalisations? Si oui, avez vous constaté quelque chose de particulier?
Merci bcp à vous.
Véronique Goy
Bonjour Véronique,
merci pour votre commentaire,
après quelques recherches je ne trouve rien sur l’incompatibilité entre polychlorure de vinyle (PVC) et chaux.
Quoi qu’il en soit, nos canalisations comme tous les réseaux sont dans le hérisson et non dans la chape. Il ne sont donc pas en contact avec la chaux, une membrane géotextile séparant le hérisson de la chape de chaux.
Je vous conseille de procéder ainsi pour écarter tout doute.
bien cordialement
Fred
Bonjour, est-il possible de garder le sol en terre battue et placer dessus un solivage sur plots avec un plancher ? Bravo pour votre magnifique site source de beaucoup d’inspiration.
Bien cordialement, gilles
Bonjour,
oui bien sûr si votre sol est sain et ne présente aucune trace d’humidité c’est option efficace et économique. Si le sol en terre battu présente des traces d’humidité il faudrait l’observer sur la durée d’une année (c’est long mais c’est une garantie) la chape en chaud et les drains si nécessaires vont réguler celle-ci.
Merci pour les encouragements !
cordialement
Fred
Bonjour,
Merci pour ces retours tres détaillés!
Avec le recul, voyez vous une différence entre les zones surmontant le gravier et celles surmontant la pouzzolane? On lit des avis tres diverses, soit que ça facilite le drainage, soit au contraire que la capillarité de la pouzzolane favorise la remontée de l’humidité dans la dalle… Qu’en constatez vous?
Aviez vous damer la pouzzolane ou pas?
Merci d’avance,
Sophie
Bonjour Sophie,
pardon pour cette réponse un peu tardive.
les zones très humides que nous avons traité avec drain + pouzzolane (tassé comme le hérisson) sont devenues extrêmement saines. Nous n’avons qu’une saison de recul mais les remontées que l’on voyait l’été lors de forte humidité le long du mur concerné ont totalement disparu. La grange est devenue très saine. On ne sent plus d’humidité du tout (le sel durcissait dans sa boite, c’est fini) et pourtant nous sommes dans une zone très humide.
Bonjour,
Très intéressant cet article.
Je suis en train de refaire le sous-sol de ma maison en pierre.
L’ancien propriétaire avait fait une chape béton direct sur la terre … Résultat remonté capillaire!
Nous avons enlevé la chape béton, décaissé le sol et me voilà dans un moment de doute. Après avoir lu 3653 articles sur les hérissons ventilés, non ventilés, avec polyane, avec géotextile, graviers lavés ou non lavés …
Bref je suis pommé et je me voilà tombé sur votre site très bien illustré.
Alors j’en profite pour vous demander conseille … Pour commencer, quel gravier vous avez utilisé?!?
bonjour,
gravier autoblocant (pas rond tout simplement) non lavé, tassé puis couvert d’un géotextile.Ensuite la veille de la coulé de chaux on arrose copieusement le gravier ça le lave grossièrement.
si votre sol est humide, remontée capillaire, la bonne solution est :
un hérisson ventilé avec un tuyau de drain perforé enroulé dans du geotextile avec entrée et sortie orienté dans le sens du vent dominant.
ensuite chape de chaux avec éventuellement aux zones très humides de la pouzzolane ou des billes d’argile pour remplacer/compléter le mélange sable/gravier
bonne journée
Je vous remercie pour votre réponse. Vous souvenez vous du calibre des graviers que vous avez utilisé pour votre hérisson?!?
J’ai lu les autres articles de votre site… C’est très impressionnant !!
Moi qui fait déjà de grosses rénovations, je passe pour un petit joueur à côté de votre chantier. 😉
Bon courage pour la suite!!
Ced´
Encore bravo. La cave, excellente idée.
Si vous avez un moment pouvez vous me donner les proportions de votre mélange.
Merci.
Nous avons une maison avec des murs banchés en chanvre et chaux, l’inertie thermique est extra…c’était il y a 20 ans et nous n’avions pas osés de faire le sol de cette façon.
Bonne continuation et nous attendons toujours avec impatience et grand plaisir de vos nouvelles.
Cordialement
Carole et Jacques MERCIER
merci Carole et Jacques !
beaucoup de nouveaux articles à venir car nous avons délaissé le blog pour un travail soutenu !
les proportions sont de 1 sac de chaux NHL5 de 35l pour 9 seaux (1 seau = 12l) de mélange (sable gravier)
Nous avons parfois remplacé le mélange sable gravier par de la pouzzolane aux endroits les plus humides.
Nous n’avons par contre pas mis de chanvre dans la dalle car celui ci n’aurait pas manqué de pourrir avec l’humidité.
à Bientôt
